2-Kanal-Schnittstelle einlernen App 2.0

Wenn eine oder mehrere Mesh-Boxen mit LEDs angeschlossen sind, sollten diese bereits in der App eingelernt sein.

Der Anschluss der 2-Kanal Schnittstelle, darf nur von einer ausgebildeten Elektrofachkraft ausgeführt werden. Details zum Anschluss entnehmen Sie bitte der beigefügten Montageanleitung.

Montageanleitung

Reset

Top

Nach dem Einschalten der Stromversorgung blinkt die Status-LED. Danach kann das Gerät wie in der Connect Mesh App beschrieben provisioniert werden.

Geräte ohne Reset-Knopf können seit App Version 2.0 (und Firmware Version >= 5.0.1) über einen speziellen Reset-Modus in der App zurückgesetzt werden.

Trennen Sie das zurück zu setzende Gerät von der Stromversorgung bzw. enfernen Sie die Batterie
Wechseln Sie in der App in den Einrichtungsmodus
Gehen Sie in "Experteneinstlellungen" und folgend Sie der Anweisung in der App

Hinzufügen in der App

Top

Schritt 1

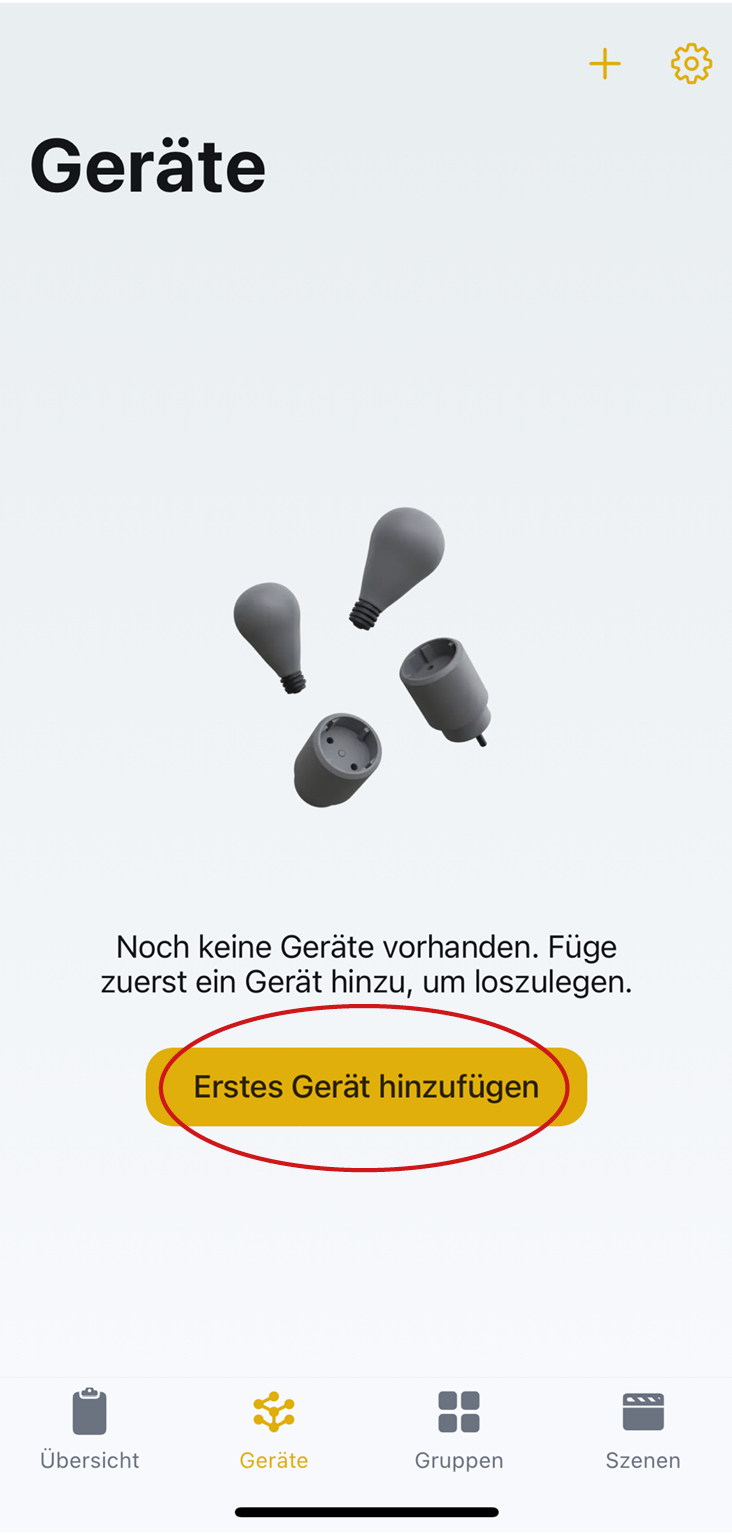

Wählen Sie die Rubrik "Geräte" in der App aus und klicken Sie auf den Button "Erstes Gerät hinzufügen".

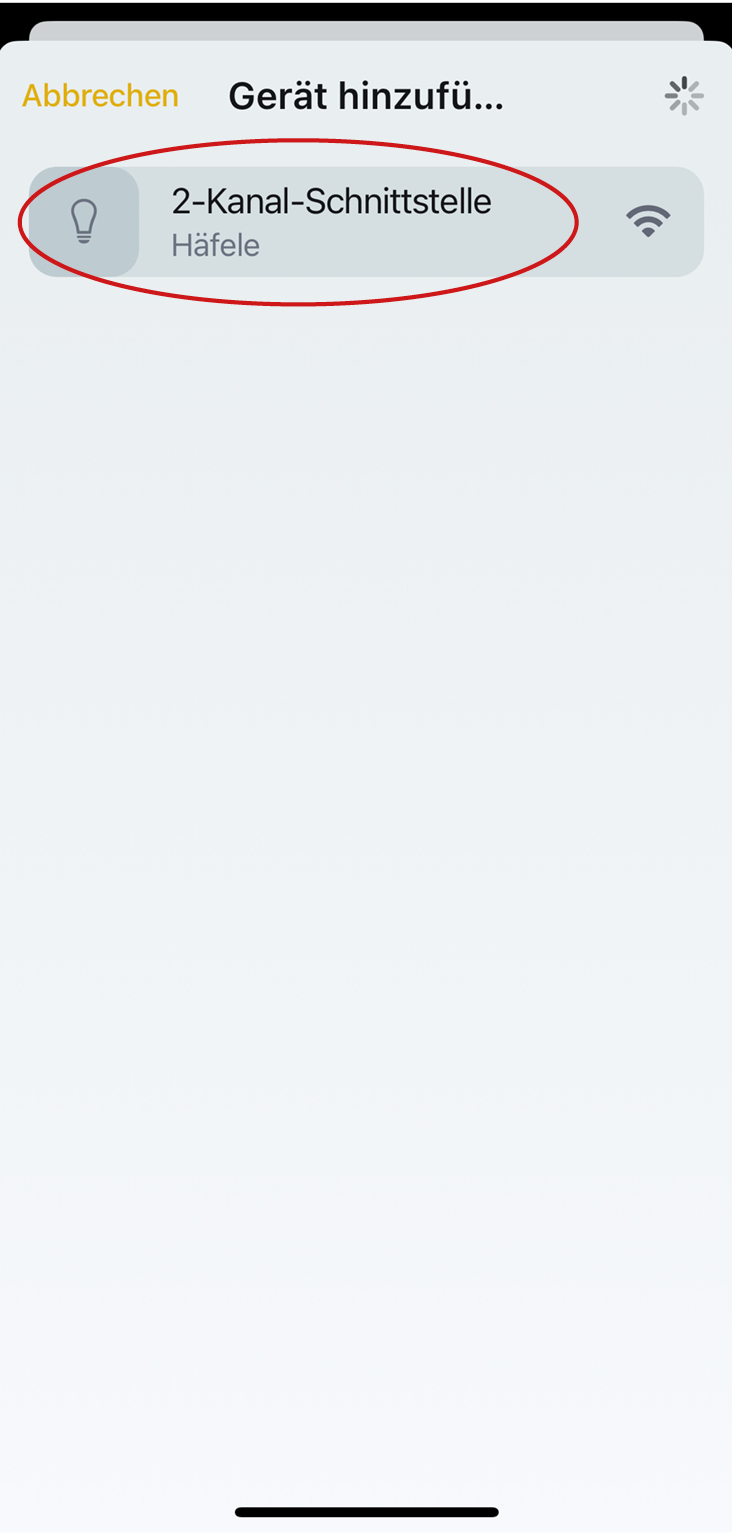

Schritt 2

Die Umgebung wird nun gescannt, und es werden Geräte in der Nähe erkannt, die zurückgesetzt wurden. Wählen Sie das gefundene Gerät aus.

Schritt 3

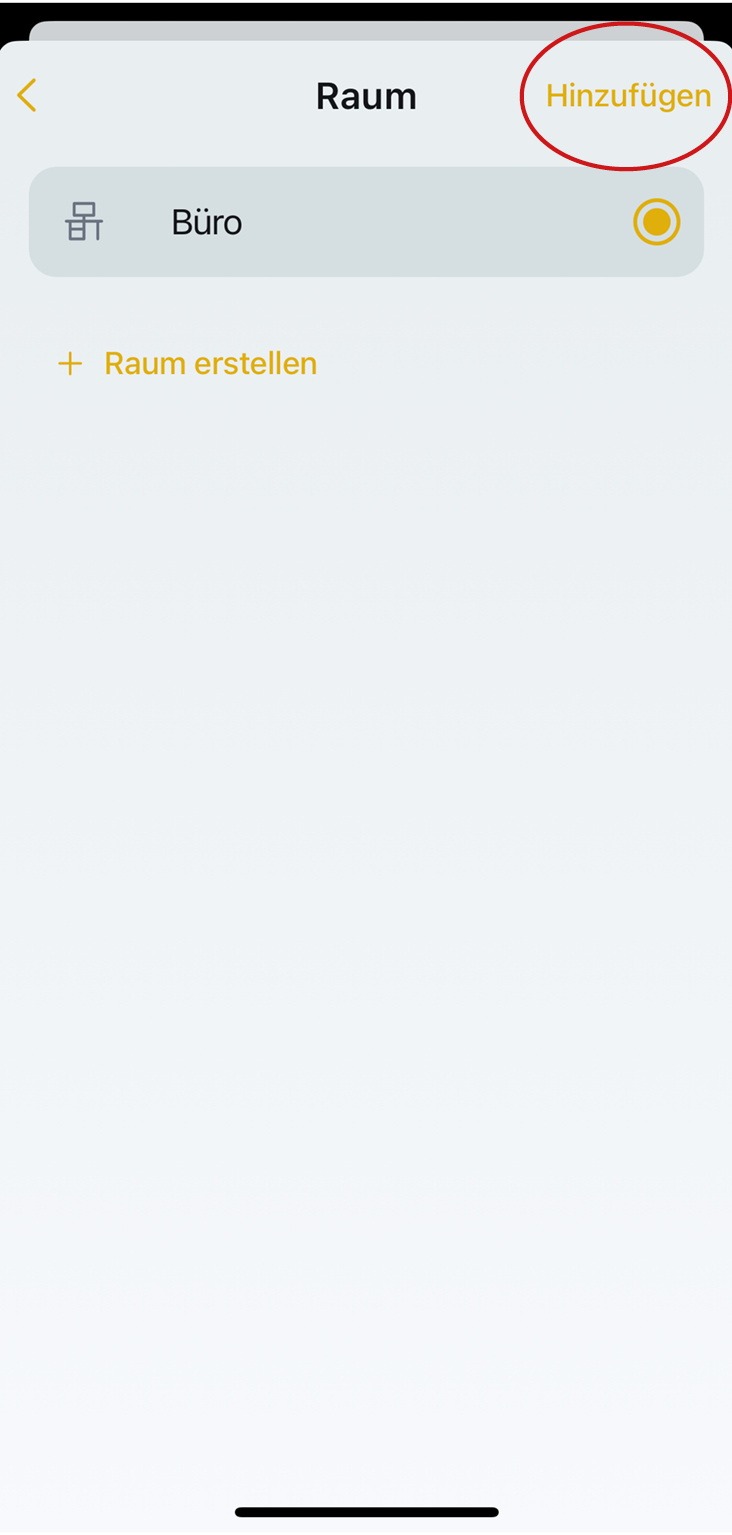

Wählen Sie einen bestehenden Raum aus oder erstellen Sie einen neuen Raum, in dem das Gerät sich befinden soll. Klicken Sie anschließend auf "Hinzufügen".

Schritt 4

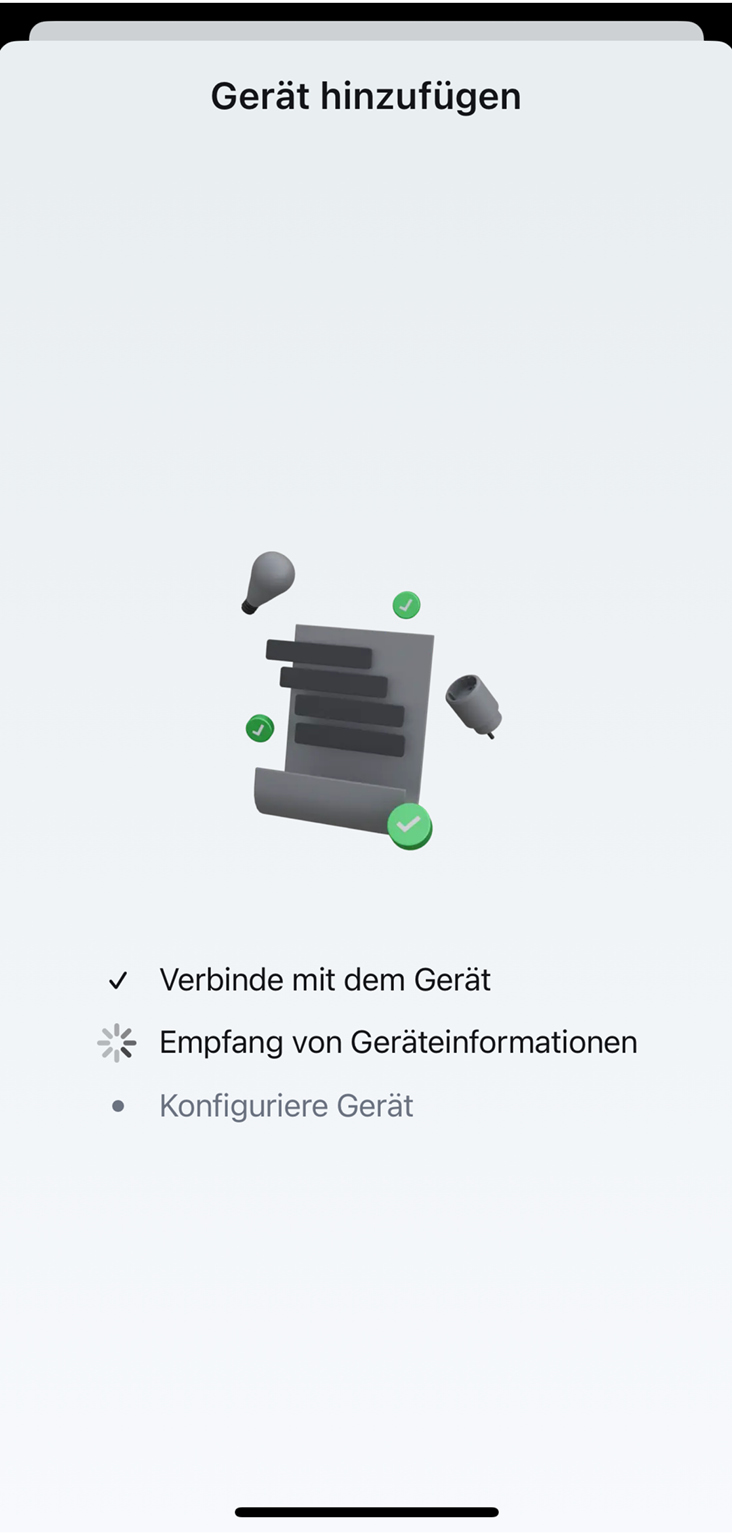

Nun erscheint eine Auflistung. Die App verbindet sich mit der Mesh Box um die Konfiguration vollständig abzuschließen

Schritt 5

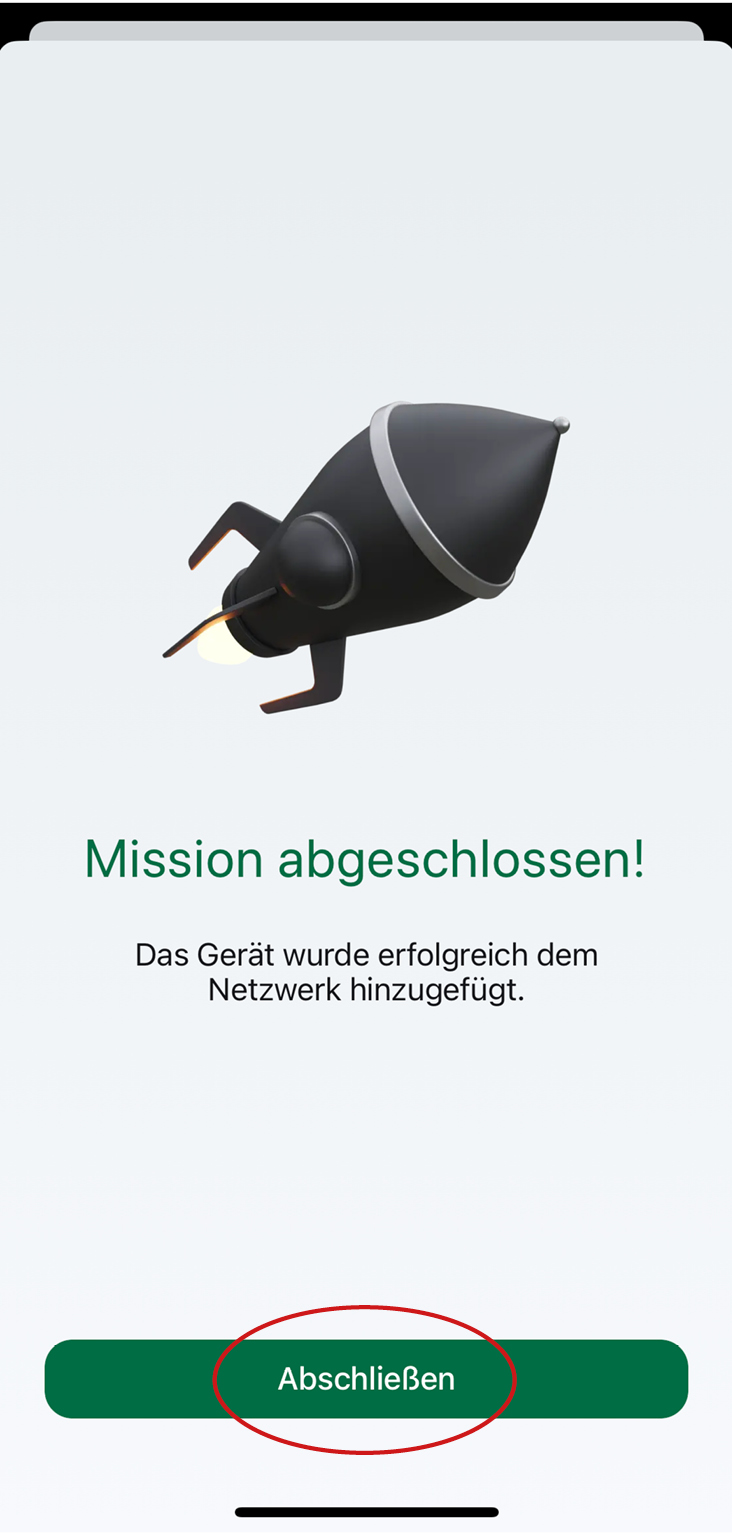

Nun ist diese Mission abgeschlossen. Drücken Sie auf den Button "Abschließen" um den Vorgang zu speichern.

Funktionstest der Hausleuchten

Top

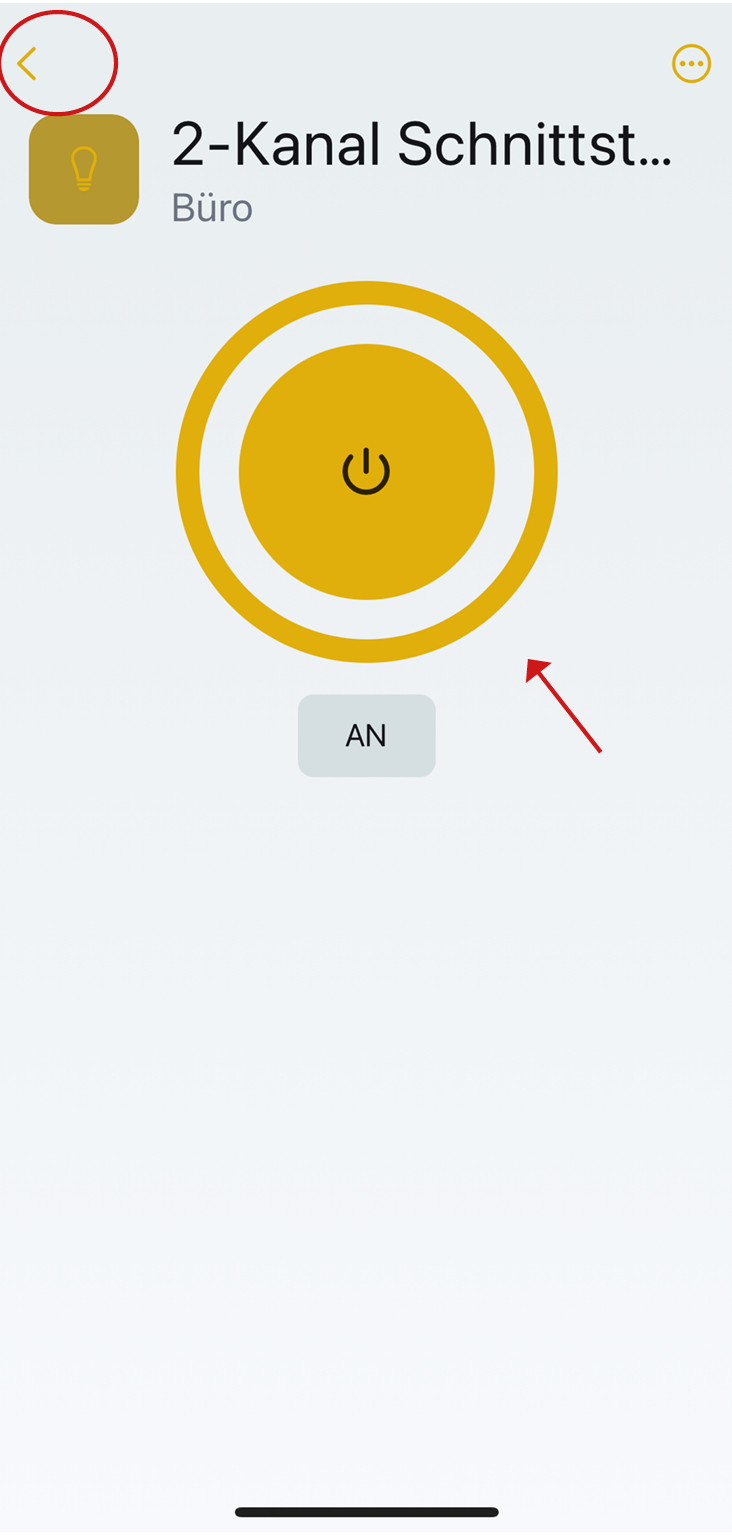

Schritt 6

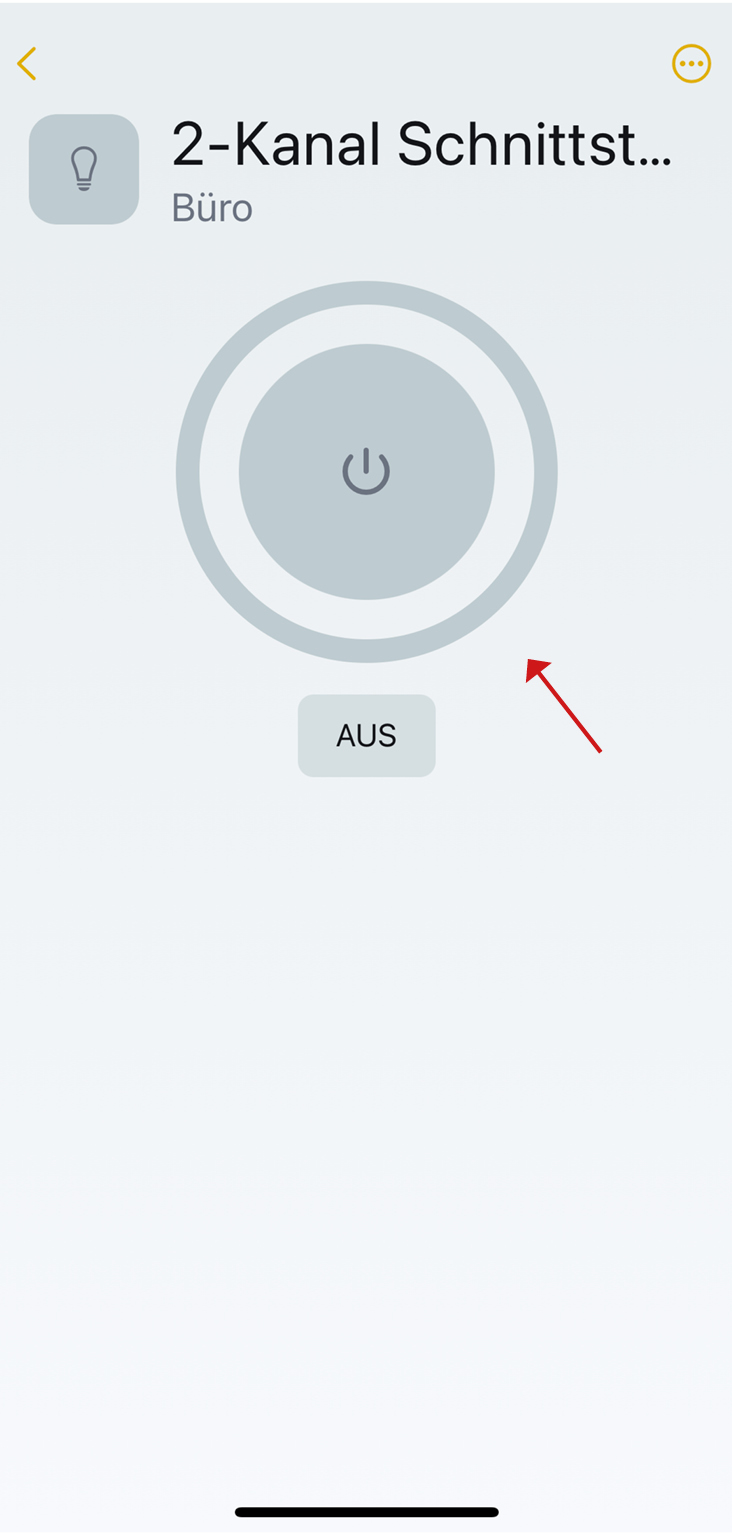

Die Hausleuchten können nun über die App manuell ein-/ausgeschaltet werden.

Schritt 7

Klicken Sie oben links auf den Pfeil um in die Rubrik "Geräte" zurückzugelangen.

Einrichtung des Schalters

Top

Schritt 8

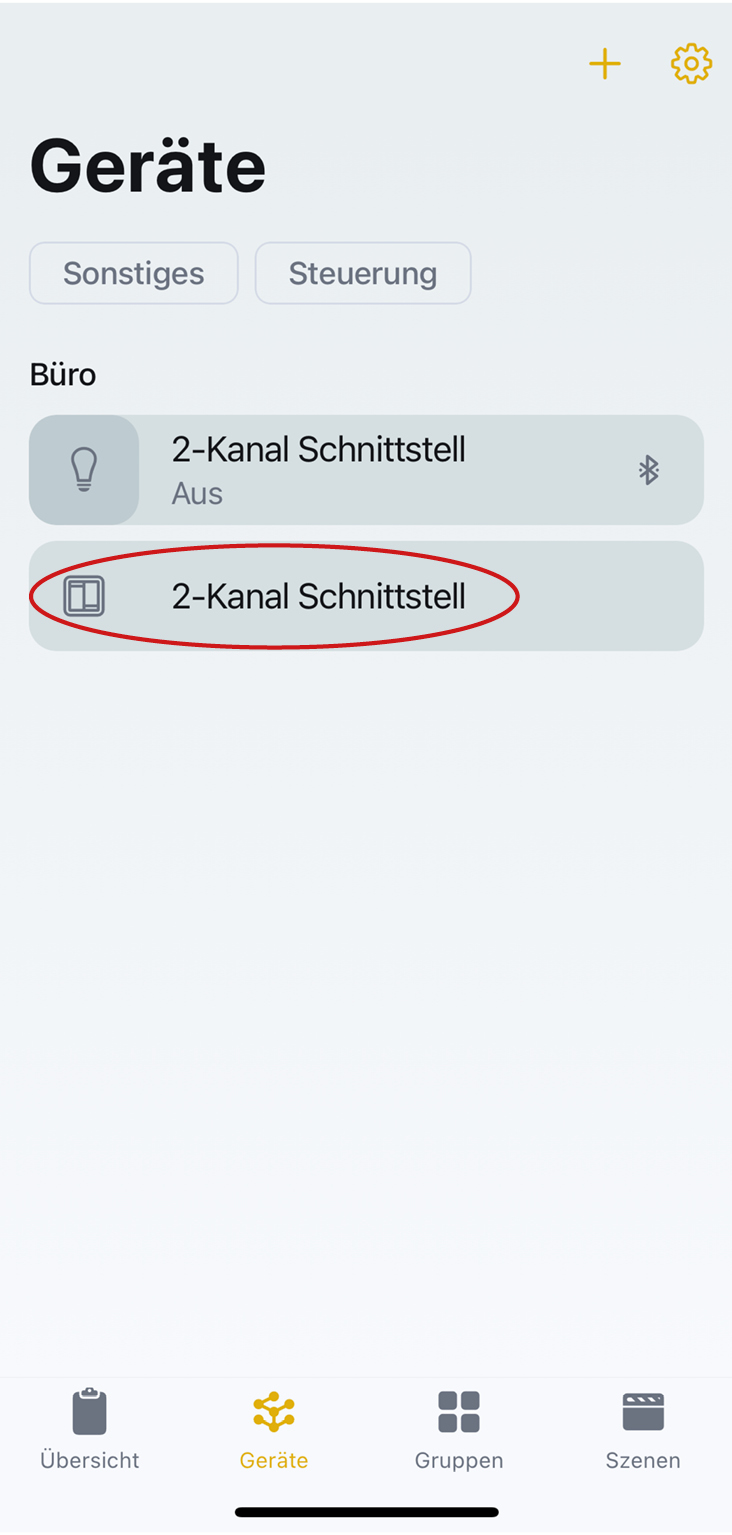

Automatisch erscheint nun auch der Taster der 2-Kanal Schnittstelle. Wählen Sie den Taster aus.

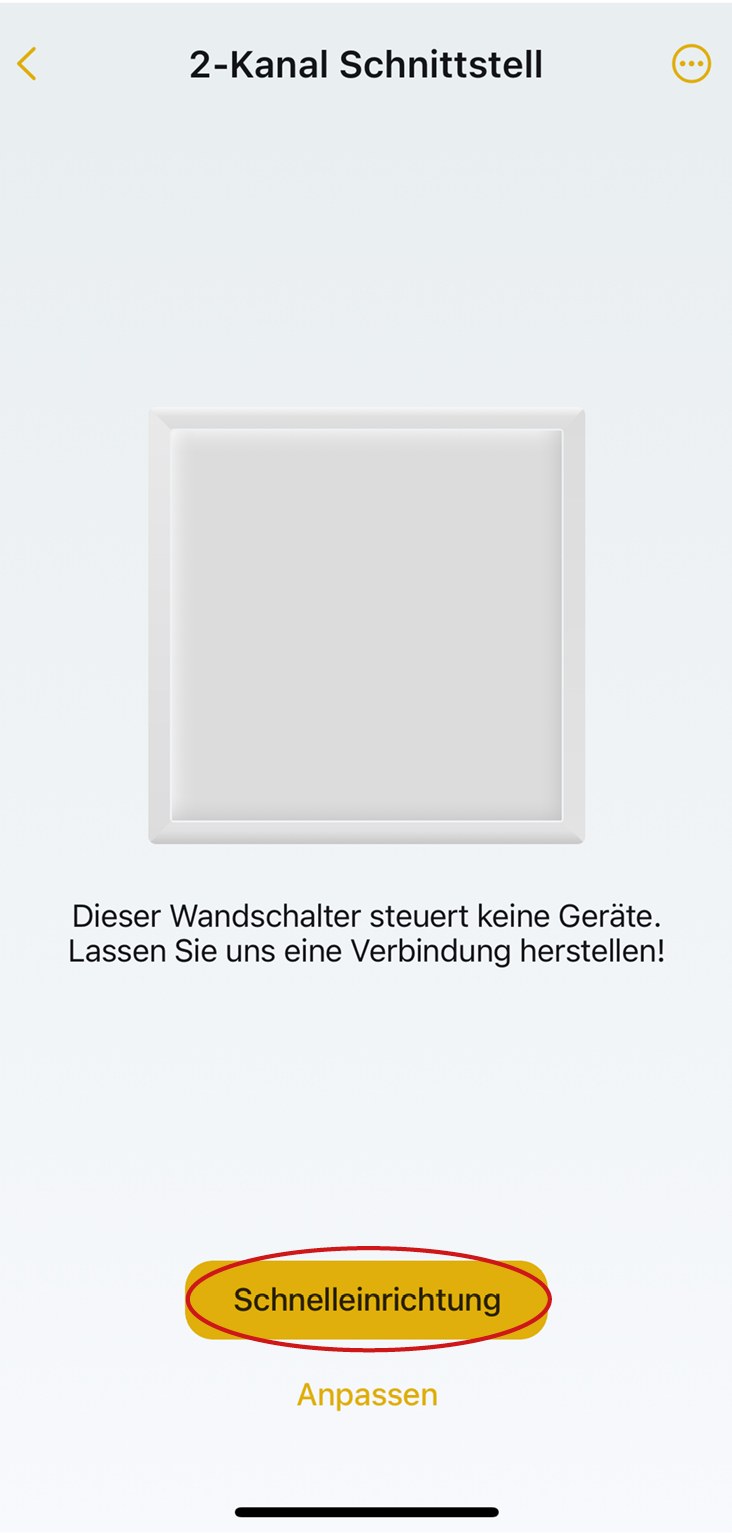

Schritt 9

Um den Schalter zu konfigurieren, wählen Sie den Button "Schnelleinrichtung".

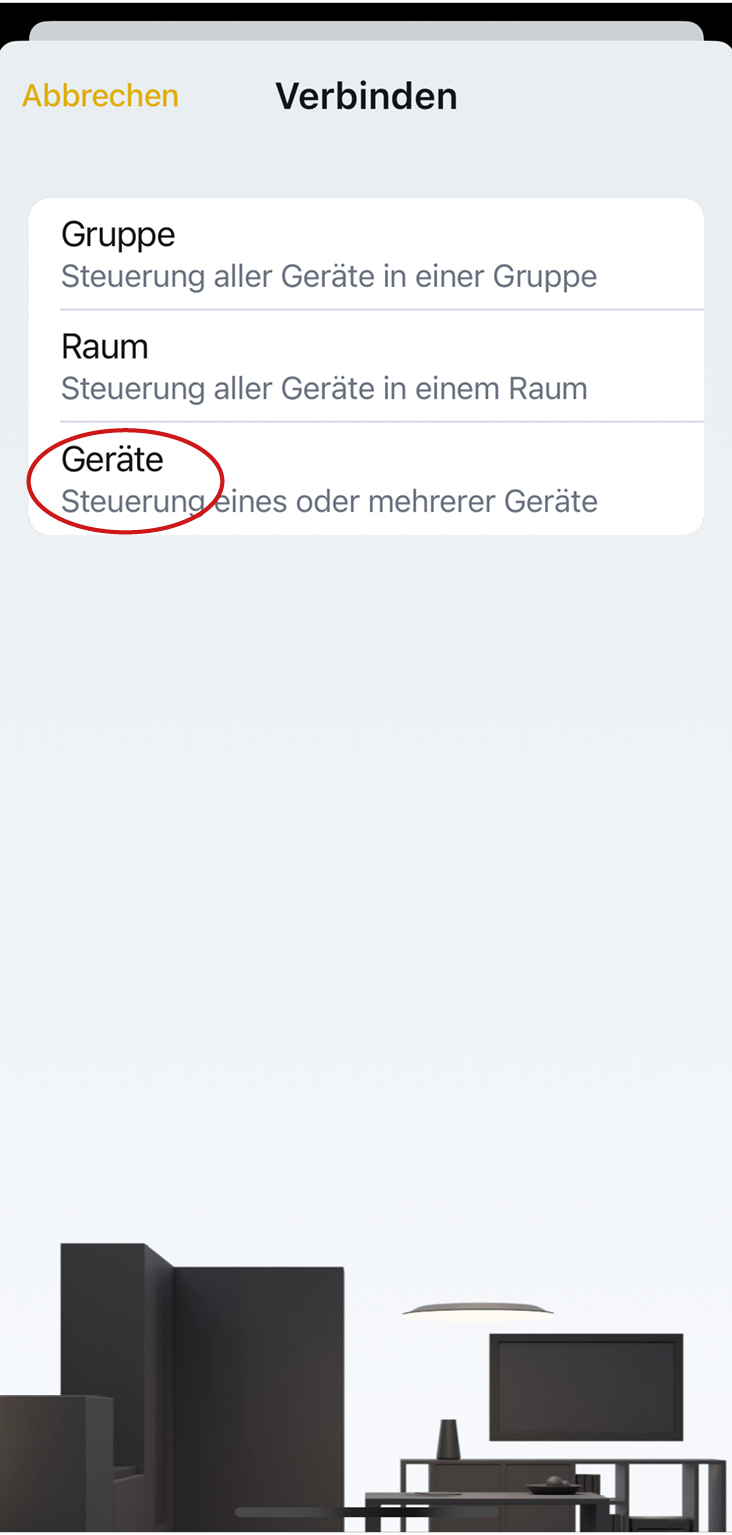

Schritt 10

Wählen Sie "Geräte"

Schritt 11

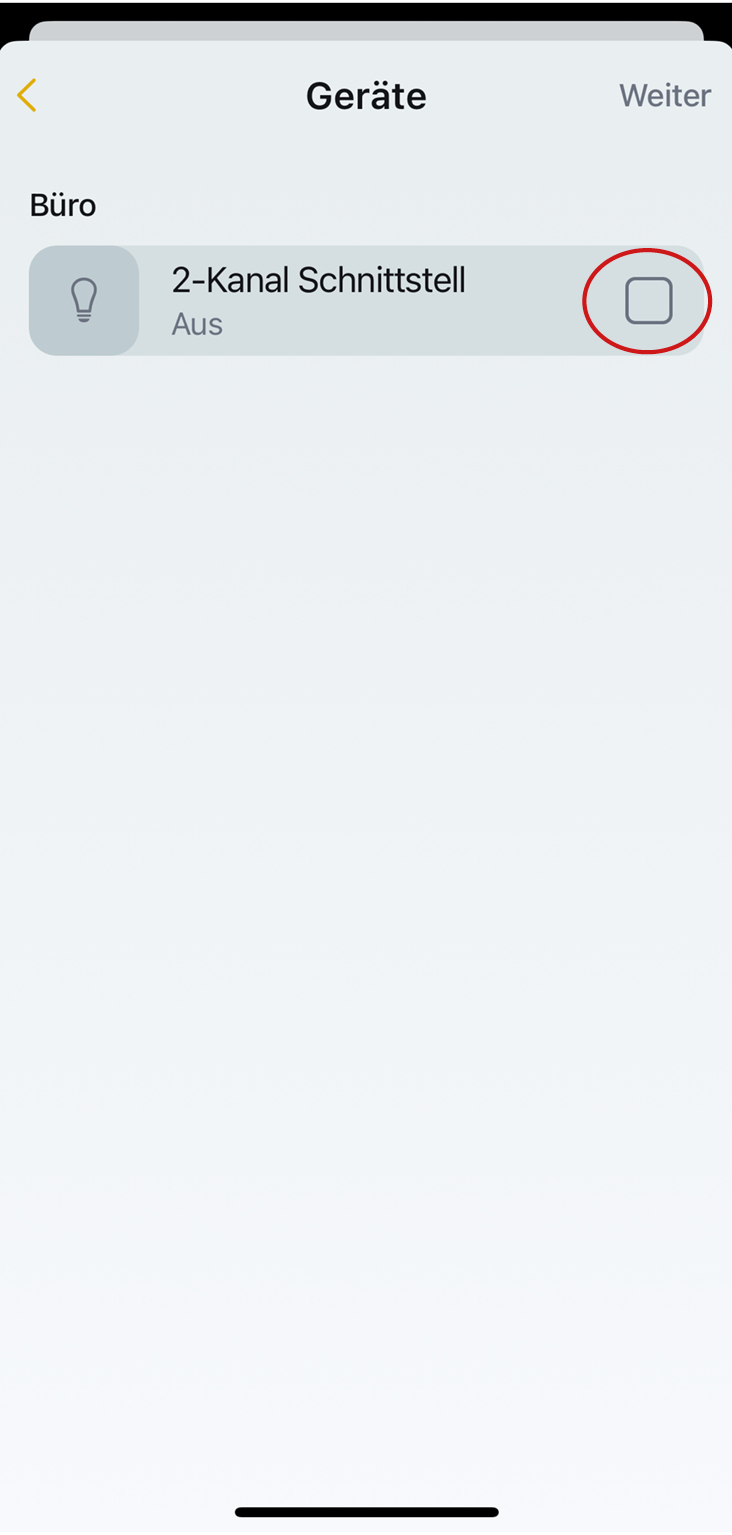

Wählen Sie die 2-Kanal Schnittstelle sowie falls gewünscht weitere Leuchten aus, die mit dem Schalter gesteuert werden sollen.

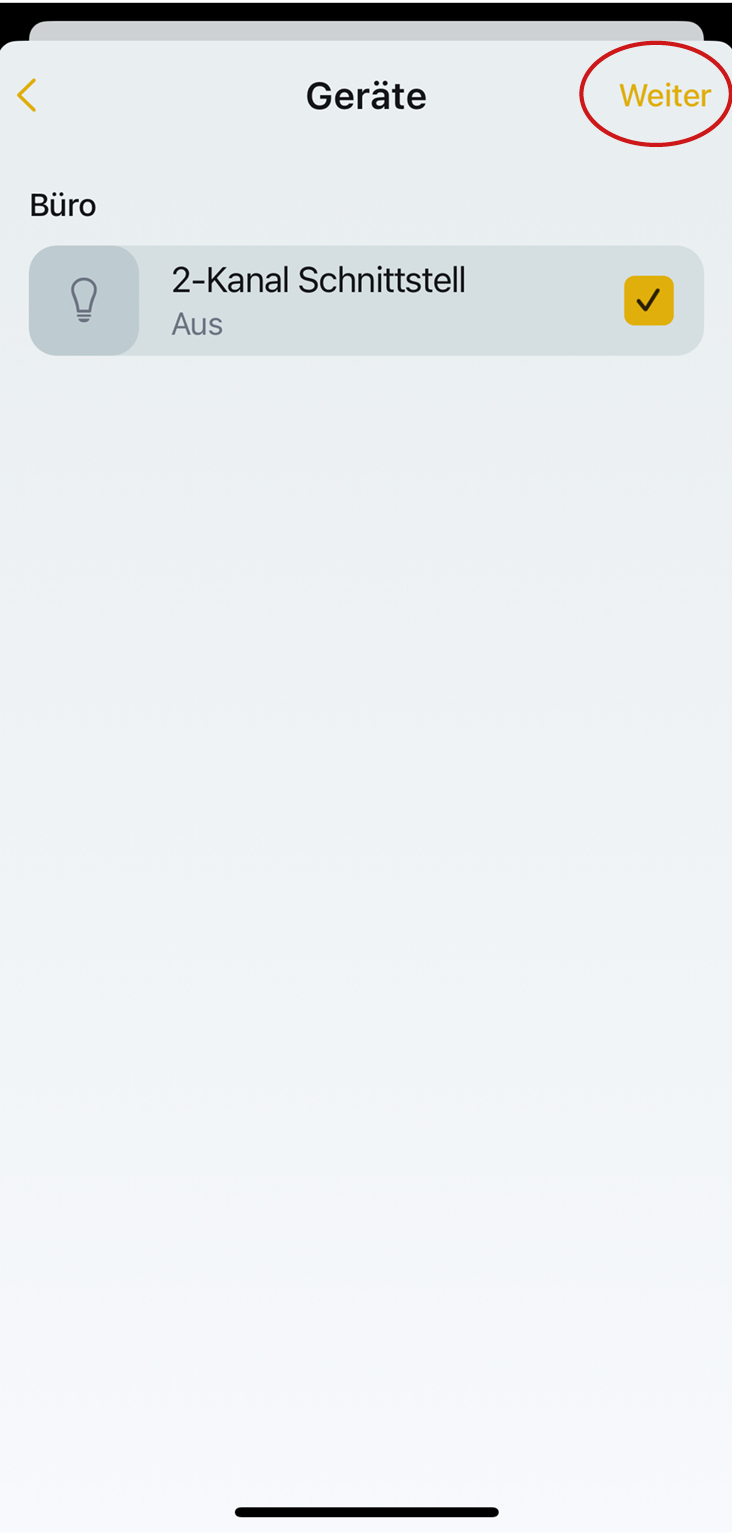

Schritt 12

Und klicken Sie oben rechts auf "Weiter".

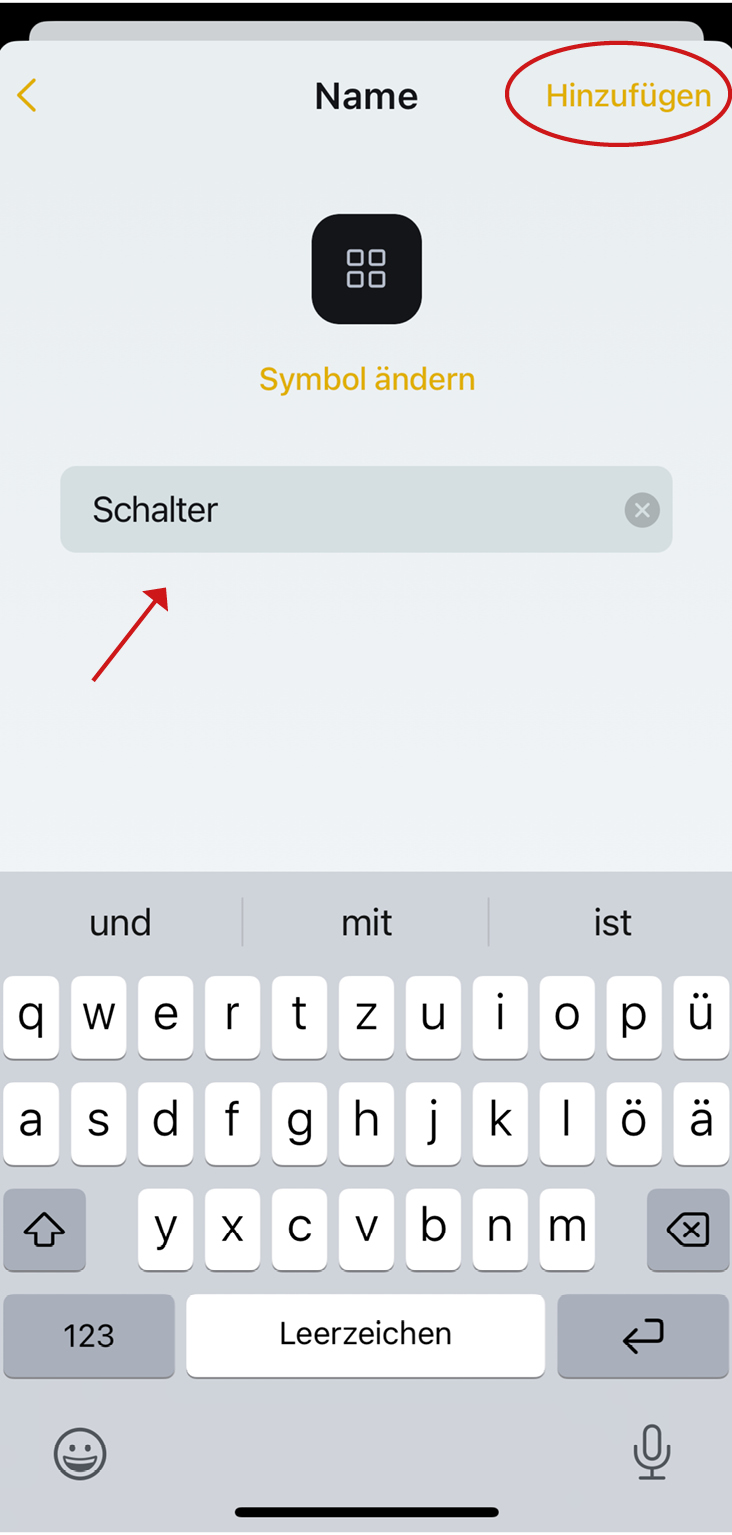

Schritt 13

Geben Sie dem Taster einen Namen und klicken Sie um fortzufahren auf "Hinzufügen".

Schritt 14

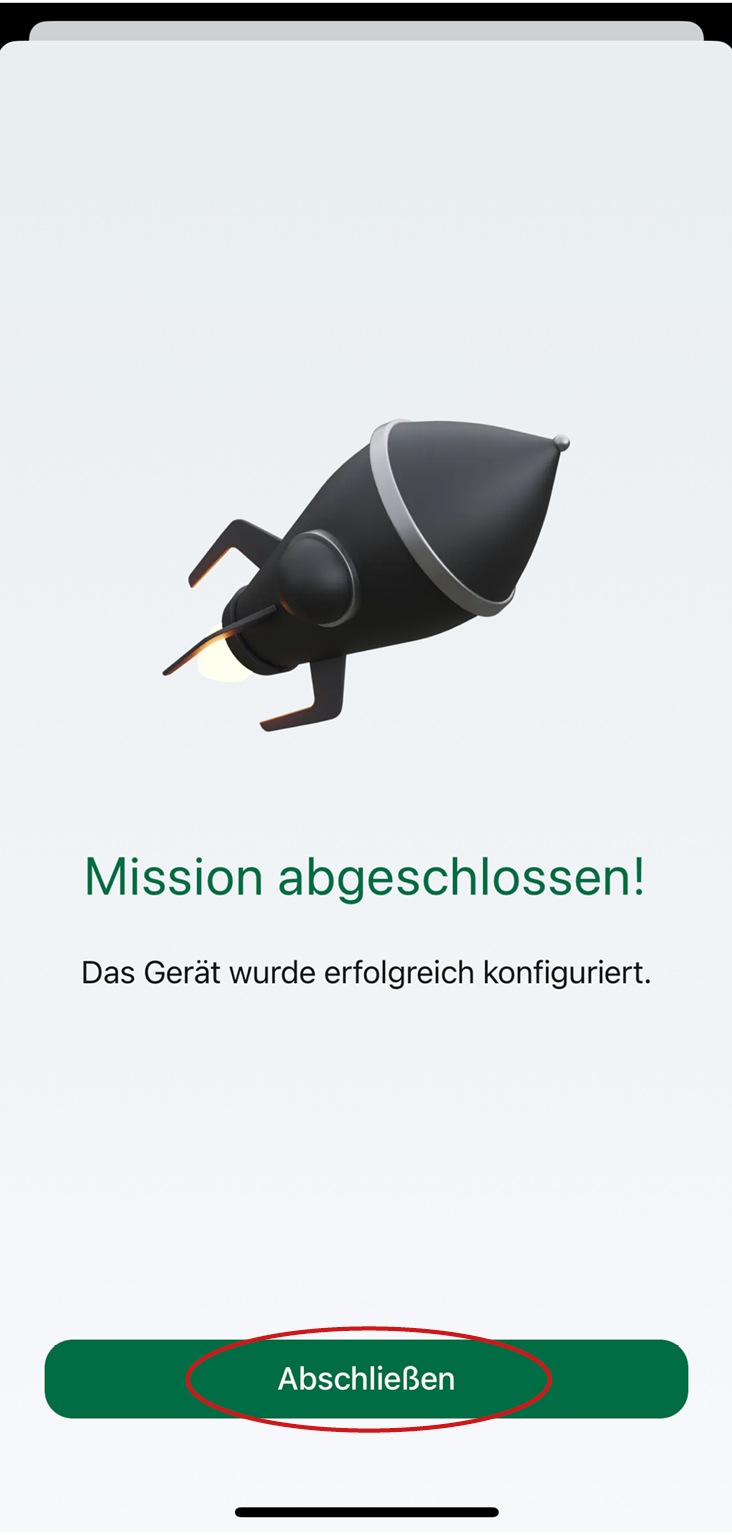

Nun ist diese Mission abgeschlossen. Drücken Sie auf den Button "Abschließen“, um den Vorgang zu speichern. Sie können jetzt den Taster betätigen, um ein-/auszuschalten.
